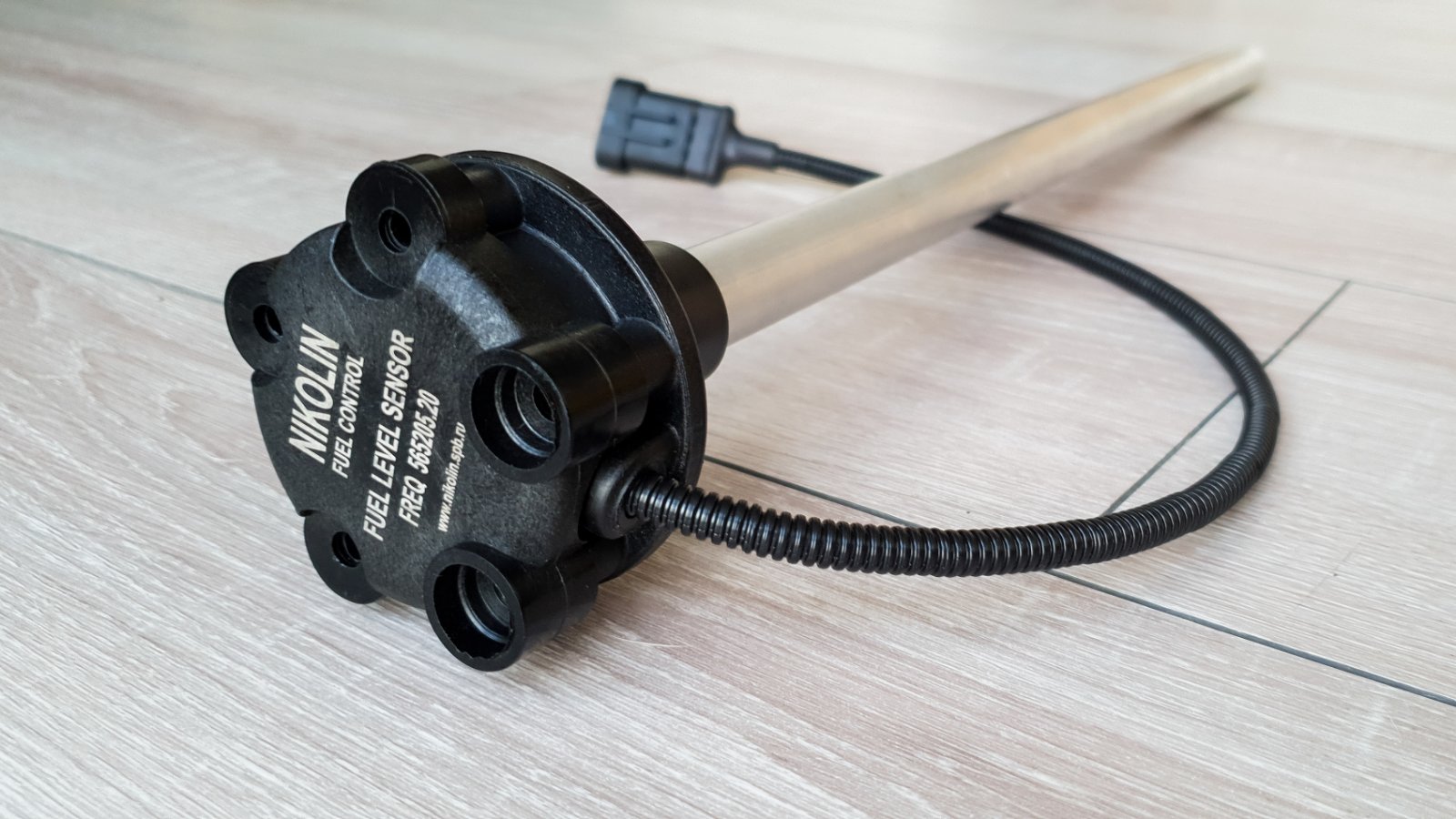

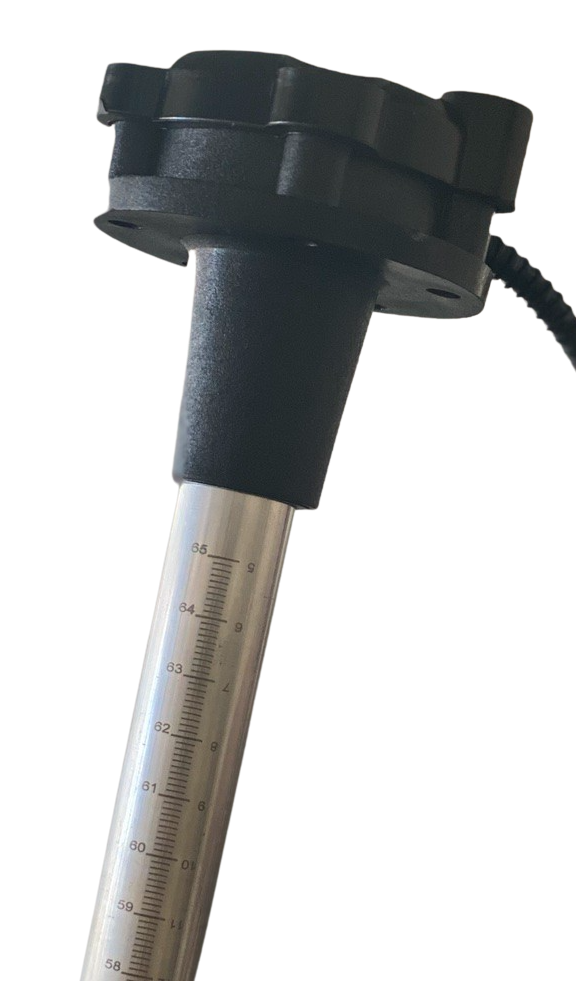

ДУТ Частотный
Датчик уровня топлива с частотным выходом ДУТ.Ч (ДУТ.Ч) предназначен для измерения уровня горюче смазочных материалов (ГСМ), может применяться на транспортных средствах и складах ГСМ, в системах измеряющих и контролирующих количество ГСМ: бензины, дизельное топливо, масла.
Датчик уровня топлива с частотным выходом ДУТ.Ч (ДУТ.Ч) предназначен для измерения уровня горюче смазочных материалов (ГСМ), может применяться на транспортных средствах и складах ГСМ, в системах измеряющих и контролирующих количество ГСМ: бензины, дизельное топливо, масла.
Технические характеристики.
| Наименование | Значение |
| Питание | |
| Напряжение питания, В | 10…33 |
| Ток потребления, мА | 20 |
| Характеристики выхода | |
| Тип выходного сигнала | частотный |
| Тип выхода | с открытым стоком |
| Внутренняя подтяжка | отсутствует |
| Номинальный ток нагрузки, мА | 5 |
| Максимальный ток нагрузки, мА | 2000 |
| Коэффициент заполнения, % | 50 |
| Диапазон рабочих частот, Гц* | 500 – 1500 |
| Минимальная формируемая частота, Гц | 200 |
| Максимальная формируемая частота, Гц | 1500 |
| Измерение уровня | |
| Нижнее предельное значение контролируемого уровня топлива от дна емкости, мм | от 20 |
| Значение верхнего предела измерений, мм | от 200 до 4000 |
| Основная приведенная погрешность измерения уровня, % | ± 1 |
| Дополнительная приведенная погрешность по температуре, %** | не более ± 1 |
| Общие характеристики | |
| Габаритные размеры, мм | L x 70 x 70 |
| Масса, кг | от 0,3 до 3 |
| Время непрерывной работы | не ограничено |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Относительная влажность окружающего воздуха при температуре не более +40 °С, % | не более 95 |
*Верхнее и нижнее значение сигнала зависят от степени обрезки датчика
**Дополнительная приведенная погрешность учитывает воздействие температуры окружающего воздуха от – 40°C до +70°C
.png)

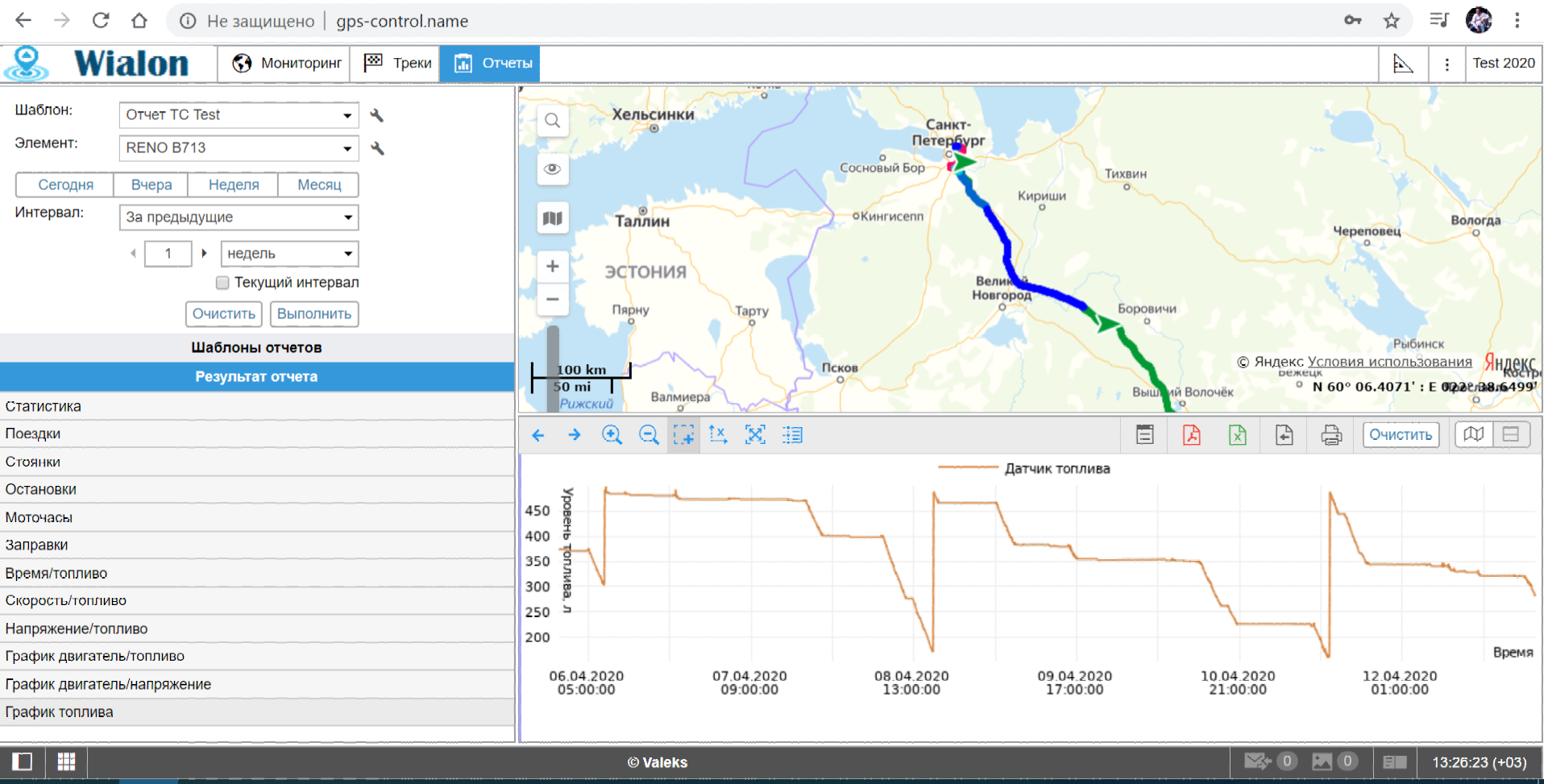

Пример отчёта "Топливо" с программой Wialon

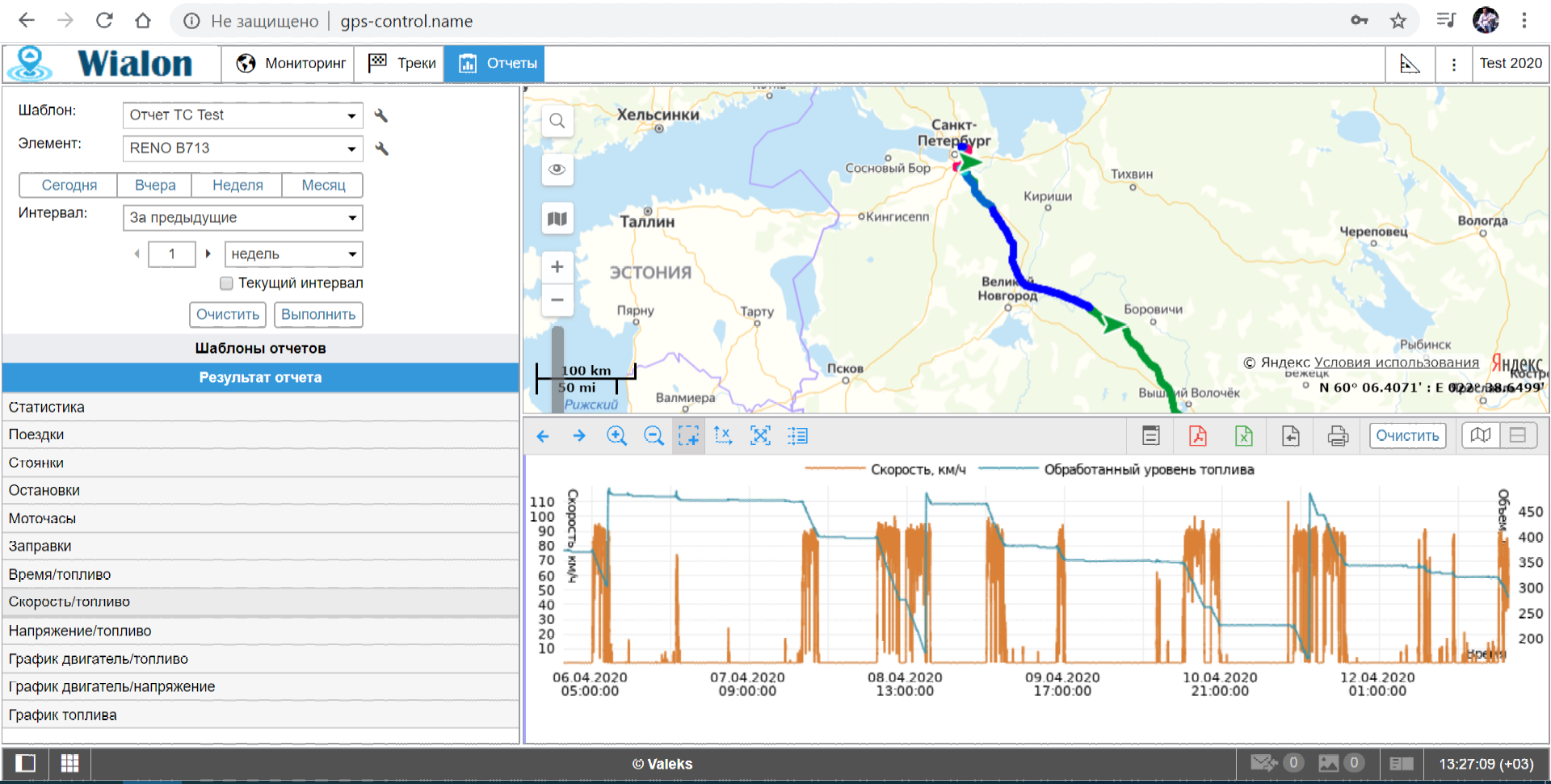

Пример отчётов "Скорость - Топливо"

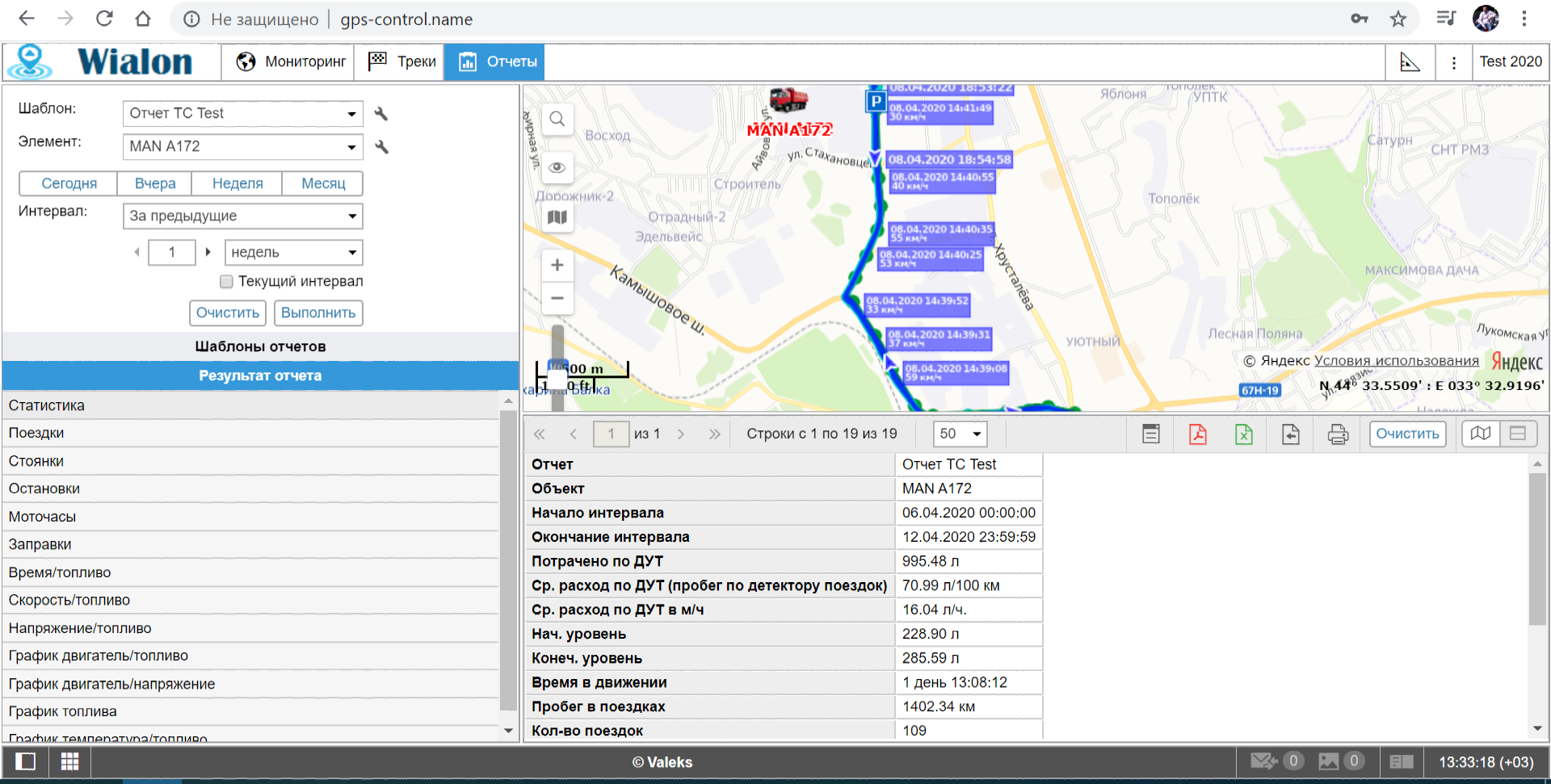

Пример отчётов "Отчёты"

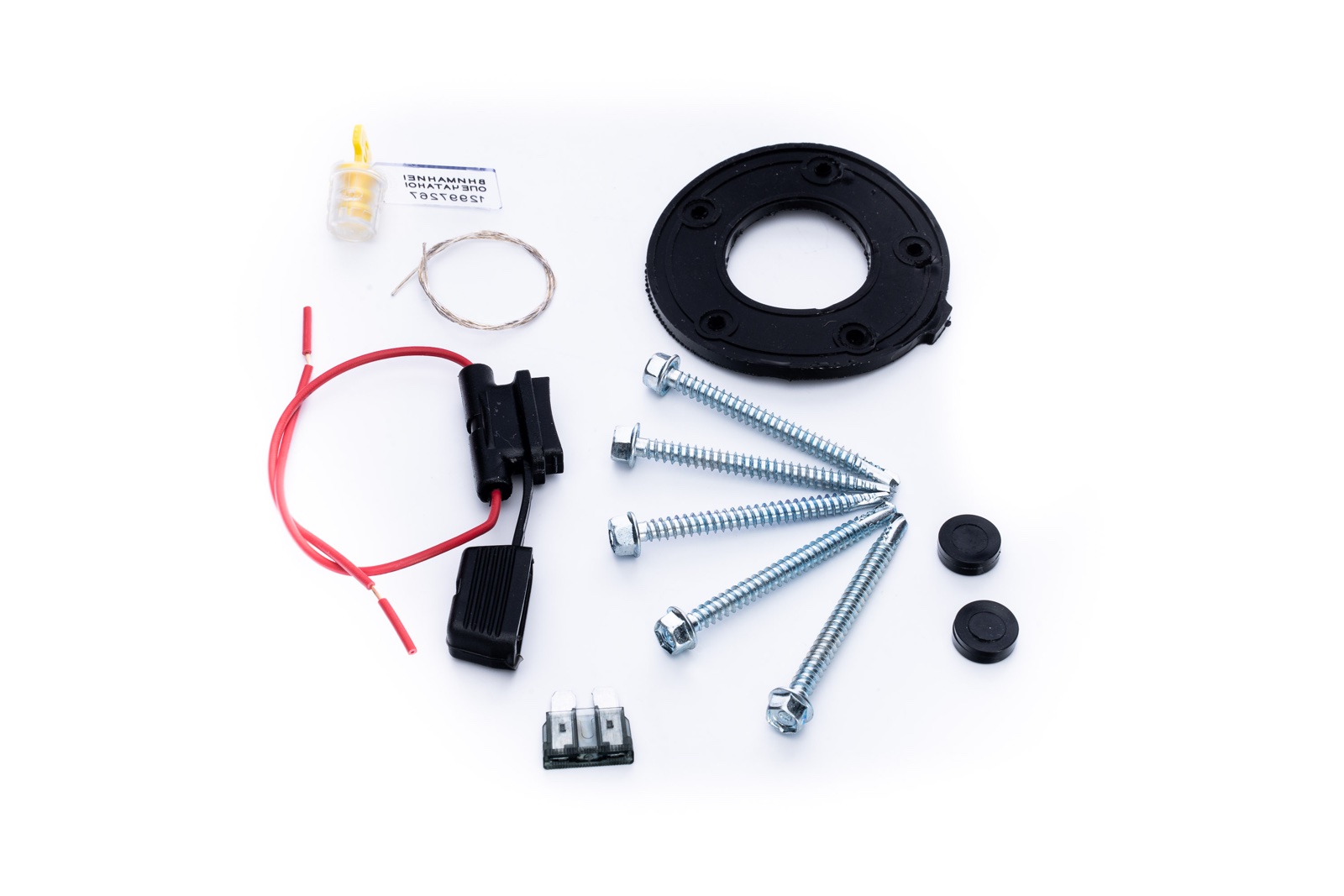

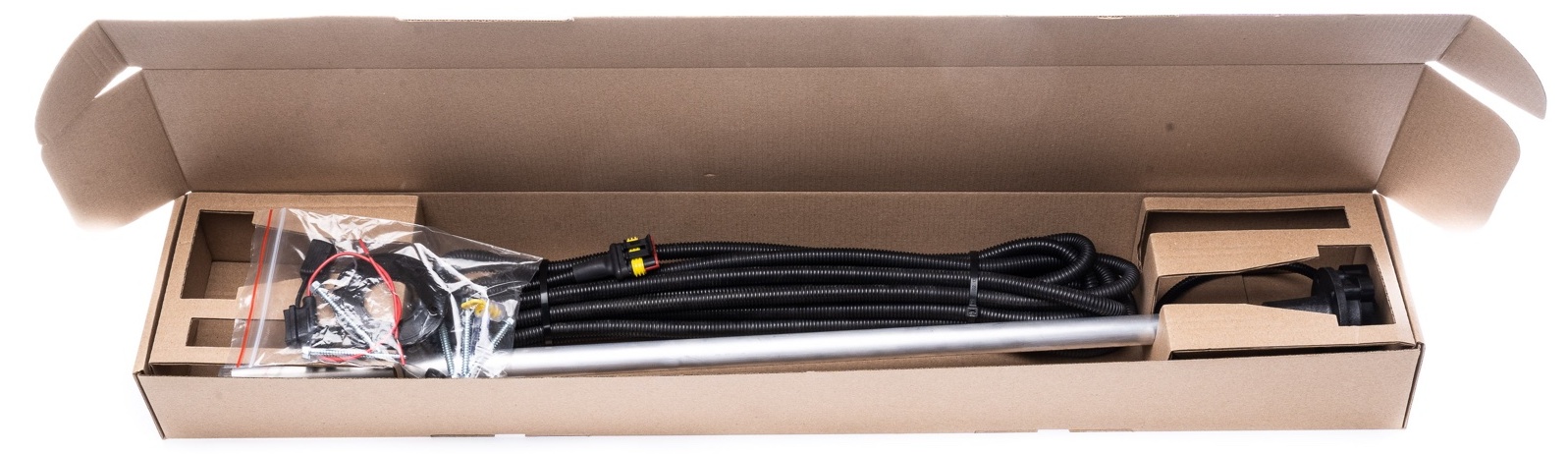

Монтажный комплект:

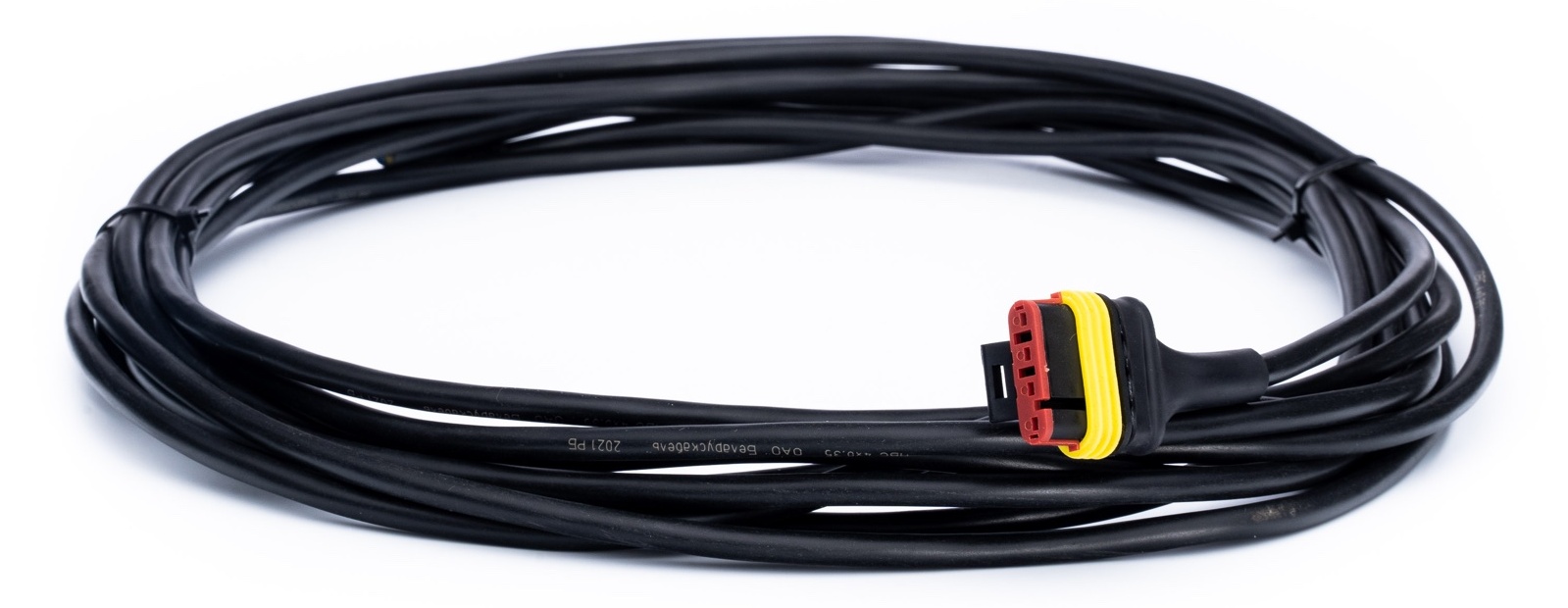

1. Вариант кабеля монтажного

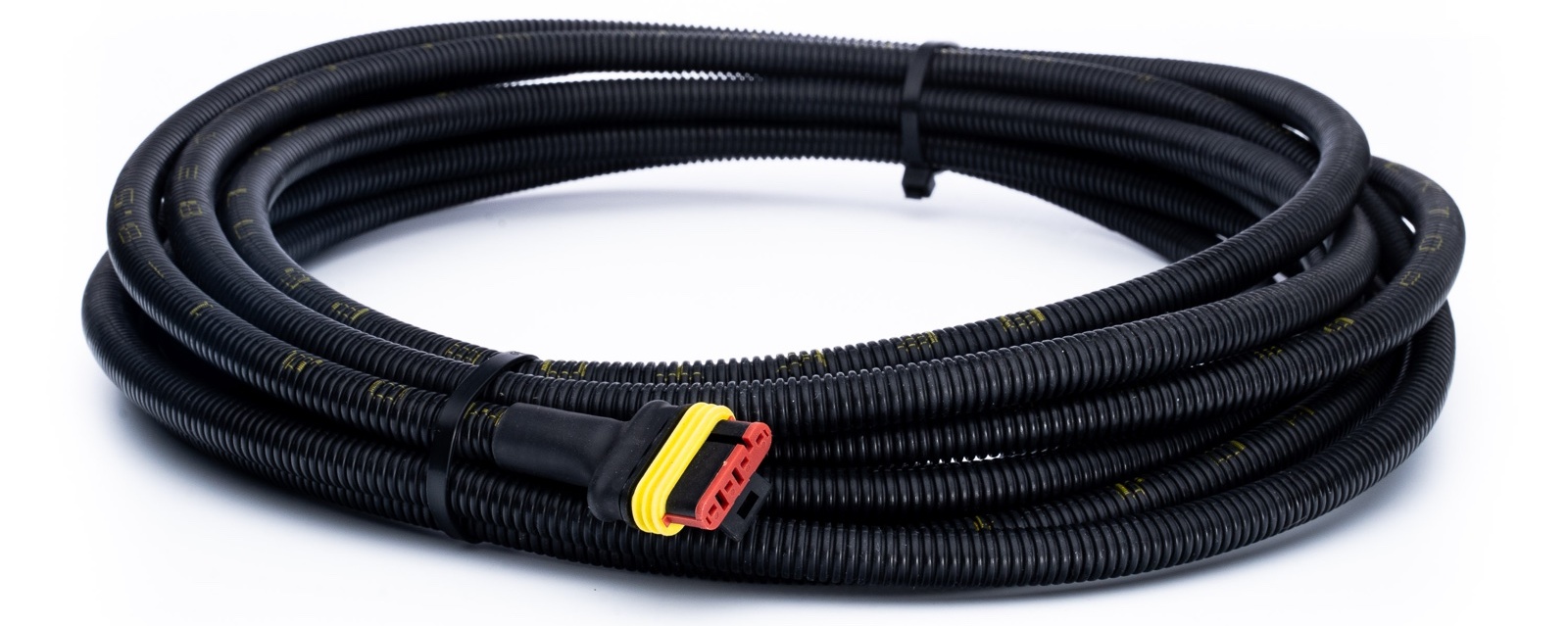

2. Вариант кабеля монтажного
РЭ ДУТ НИКОЛИН (PDF) Руководство пользователя ДУТ Ч
