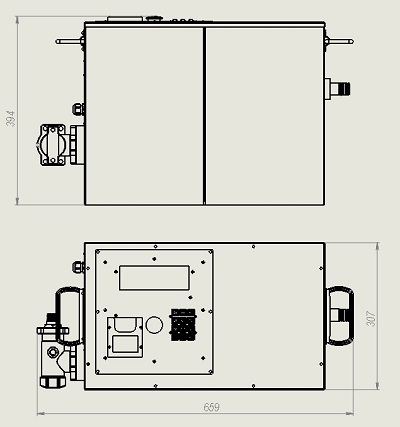

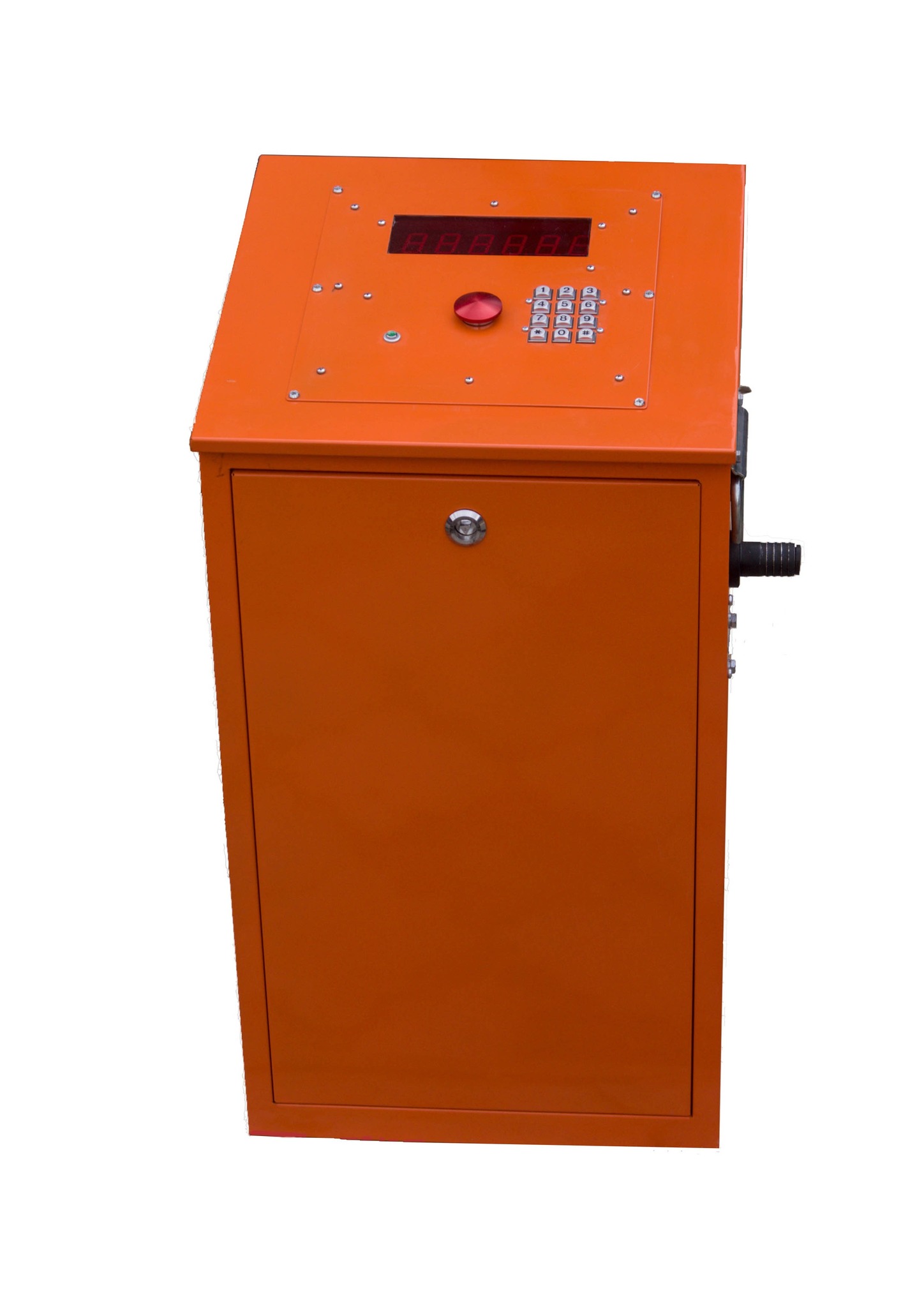

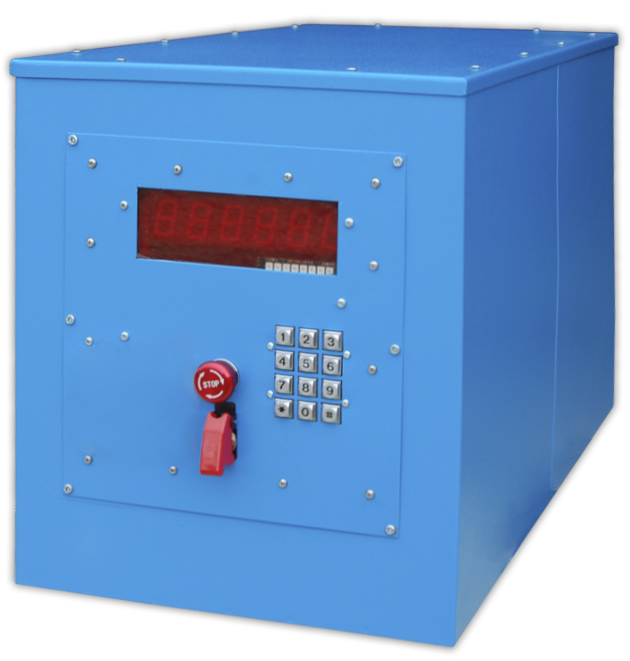

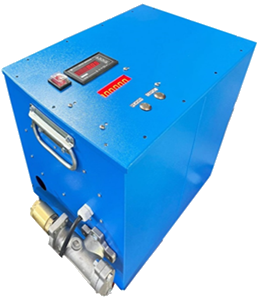

Станция для тарирования Professional - 220В (дизель) 70 лит/мин

Предназначена для высокоточной дозированной выдачи топлива. Станция оснащена функцией автопролива с возможностью задания
дозы и паузы, звуковым биппером, сигнализирующим о запуске и остановке пролива, USB-выходом для выгрузки данных в цифровом
формате, а так же интерфейсом RS 485 для подключения датчиков уровня топлива (ДУТ).
Предусмотрена возможность обновления программного обеспечения.



Полностью автоматическая мобильная колонка, повторяющая все характеристики EST - 03 Professional, имеющая конструктивные
изменения для удобства эксплуатации. Это специализированная станция (торцевая) является модификацией для установки на легковые
автомобили в стационарном варианте или при условиях, когда управление станцией, расположенное сверху, невозможно или создаёт
трудности.

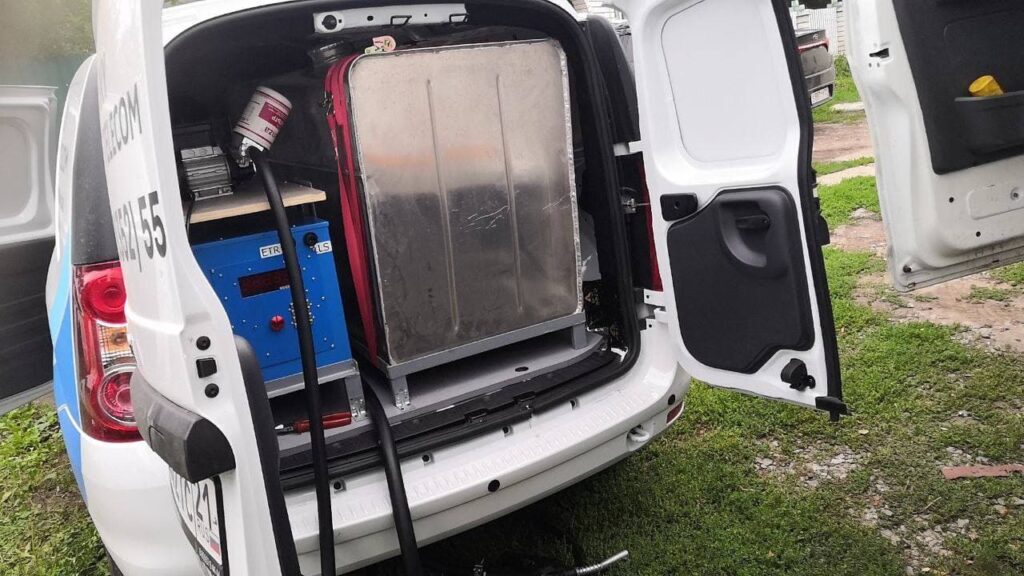

Компактность и удобство расположения органов управления станцией позволяет её вместить внутри автомобиля вместе с ёмкостью,
обеспечив тем самым мобильность.



- Наличие фильтра тонкой очистки Piusi разборного типа.
- При необходимости фильтр может быть легко очищен от мусора.
- Комплект повышенной отказоустойчивости.
- Температурный режим работы - от минус 40C до плюс 50C градусов.

Оснащение

- Насос PA 170 (220V, 70 л/мин)
- Обьёмомер ВТ-60.
- Температурный режим - от -40С до +50С.
- Относительная погрешность - 0,25%.

Характеристики.

Вес                                                                                                40 кг
Габариты                                                                          360х320х710 см.
Питание                                                                                     220V
Вид топлива                                                                         дизельное
Точность налива дозы (грамм)                                              30 г
Температура эксплуатации                                              -40С, +50С

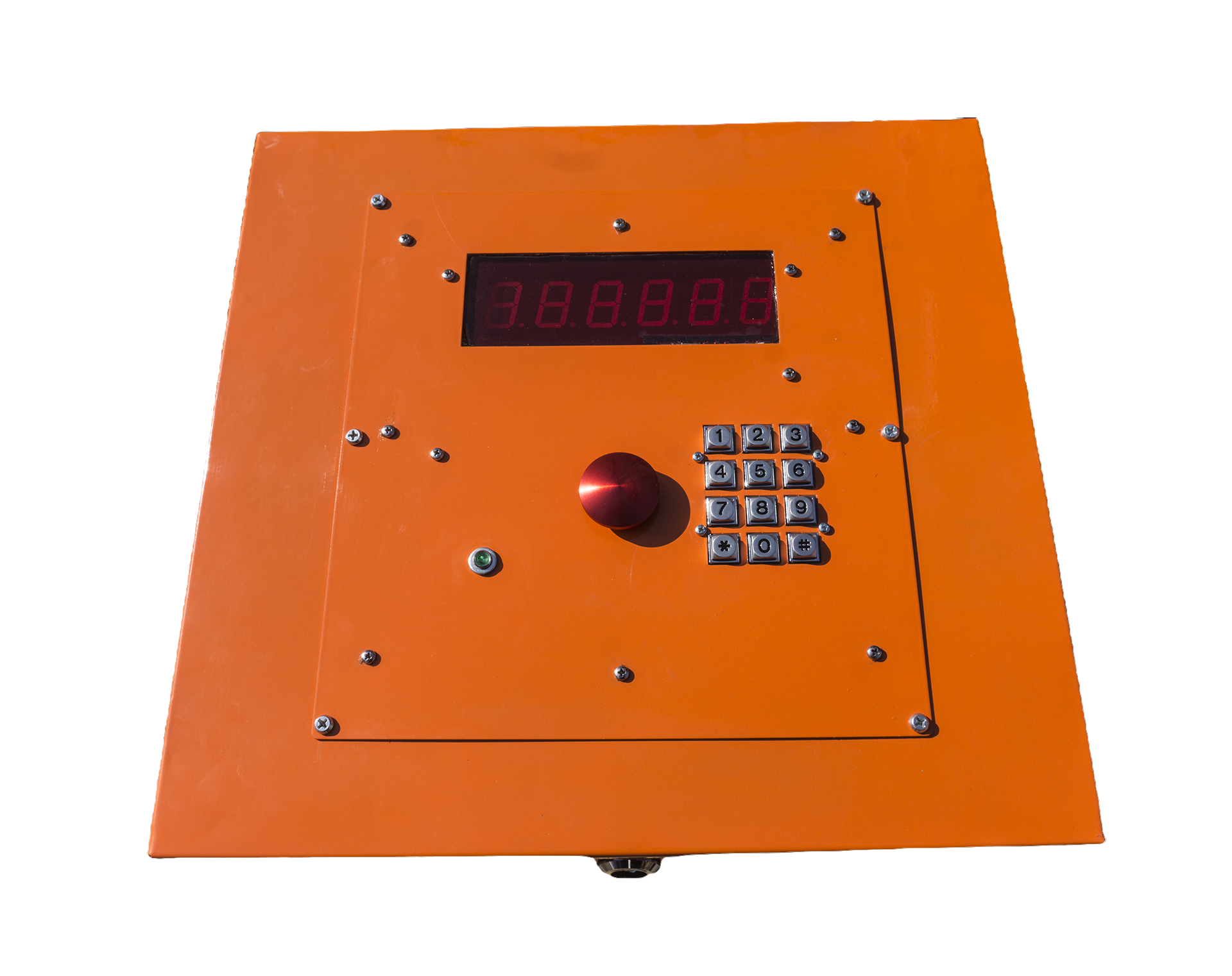

Средства индикации выдачи топлива             семисегментный индикатор,
                                                                                 механический счётчик (опция).
Относительная погрешность при
вычислении и индикации
отпущенного топлива                                                        +/- 0,1%

Скорость перекачки топлива                                   70 литров в минуту
Диаметр соединения                                                               25 мм
Максимальная влажность воздуха                                        85%

Подключение к системам спутникового
мониторинга (Опция)                                                 GPS/GlONASS/GPRS
Максимальная потебляемая мощность                           1000 Ватт
Тип датчика                                                           LLS, с потоколом Omnikomm

Руководство по эксплуатации
User Manual (Eng)

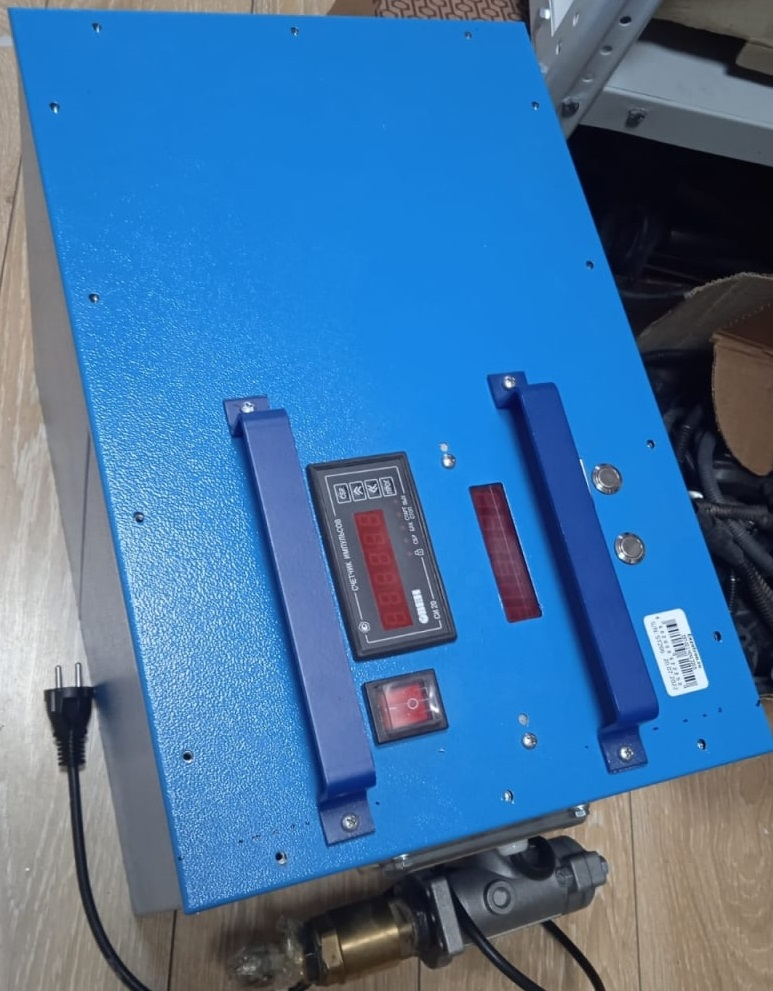

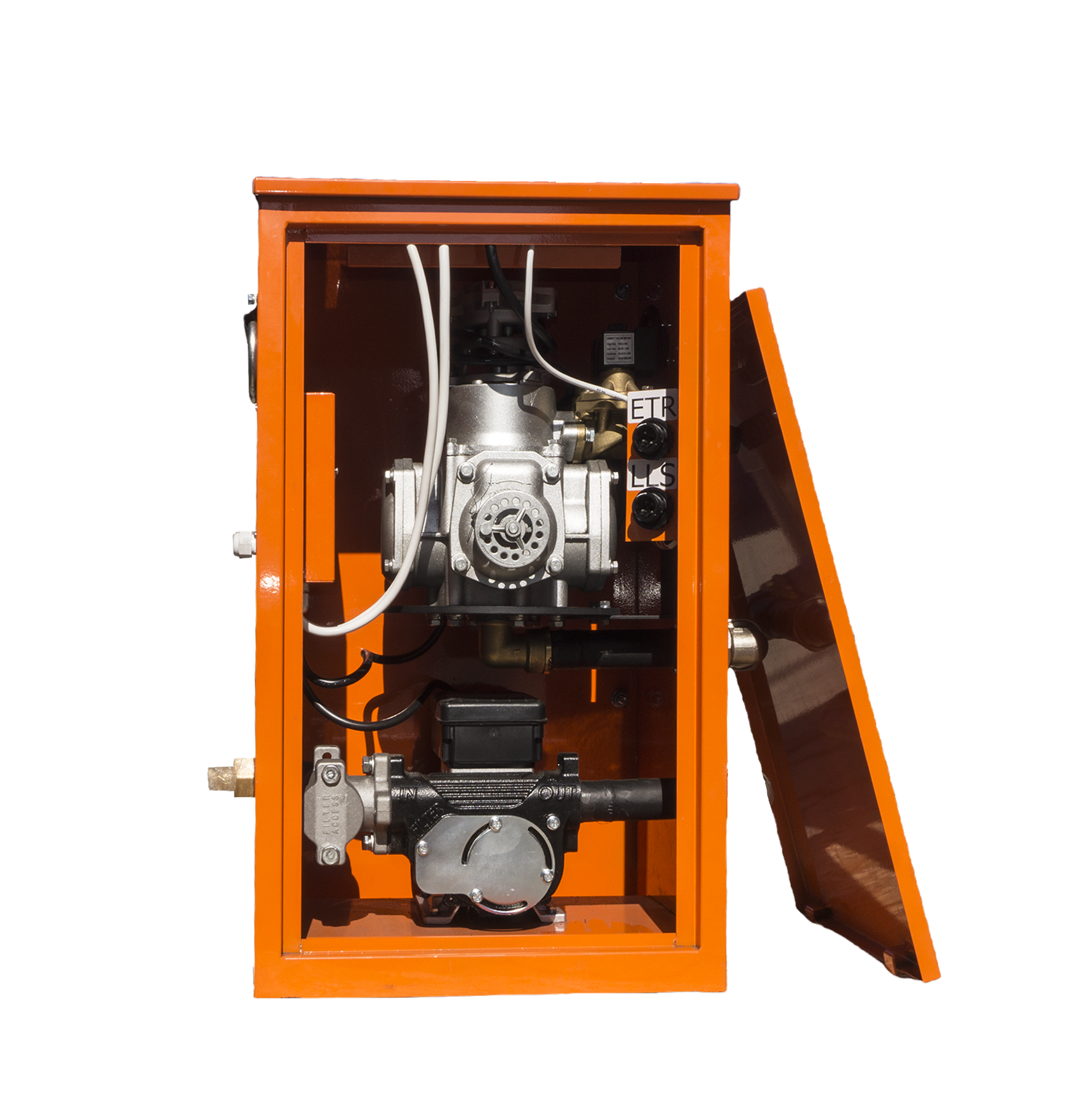

                                                Станция для тарирования EST - 02.1
                          (12V / 220V, дозированная выдача 60 л/мин)

Новая, малогабаритная мобильная станция тарирования емкостей с тотальным счётчиком на 12V или 220V. Колонка оснащена
механизмами точной калибровки налива дозы. Данная модель станции снабжена двумя индикаторами топлива. Первый индикатор
топлива (сбрасываемый по кнопке) позволяет наблюдать общую сумму пролива при тарировании. Второй индикатор управляет
дозировкой топлива. Данные о выданном топливе поступают от счётчика топлива с импулсным выходом. Станция управляет
электромагнитным клапаном и электрическим насосом.



Функцианалные возможности станции для тарирования:

* Авто пролив с заданной дозой.
* Раздельные индикаторы пролива и дозировки.



Технические характеристики изделия:

* Питание 12V или 220V
* Топливо - дизель
* Габариты тарировочной станции высота/ширина/глубина 432х570х310 мм
* Вес 30 кг
* Скорость потока топлива 50-60 литров в минуту
* Относительная погрешность при вычислении и индикации объема отпущенного топлива +/- 0,25%
* Диаметр соединения 25 мм
* Диапозон рабочих температур -40С + 50С градусов
* Максимальная потребляемая мощность 400 Вт

Комплектация:

* Обратный клапан
* Фильтр линейный грубой очистки Piusi
* Комплект повышенной отказоустойчивости
* Цифровой индикатор учета топлива EFD - 02
* Счетчик импульсов СИ 20-У.Щ2.P
* Насос перкачки топлива "Меркурий" 12В, "БелАК" / Насос ADAM PUMPS PA170 (220V, 70 л/мин)
* Измеритель объема Bennet RSJ-50
* Датчик импульсов для объемомера Ex
* Клапан двойного действия TPK MSF-25 (24V) / (220V)
* Насосы на 12V не предназначенны для длительной работы без остановки и требуют делать паузу 5 мин каждые 2 часа эксплуатации.





Руководство пользователя
Passport and operating instructions (eng)

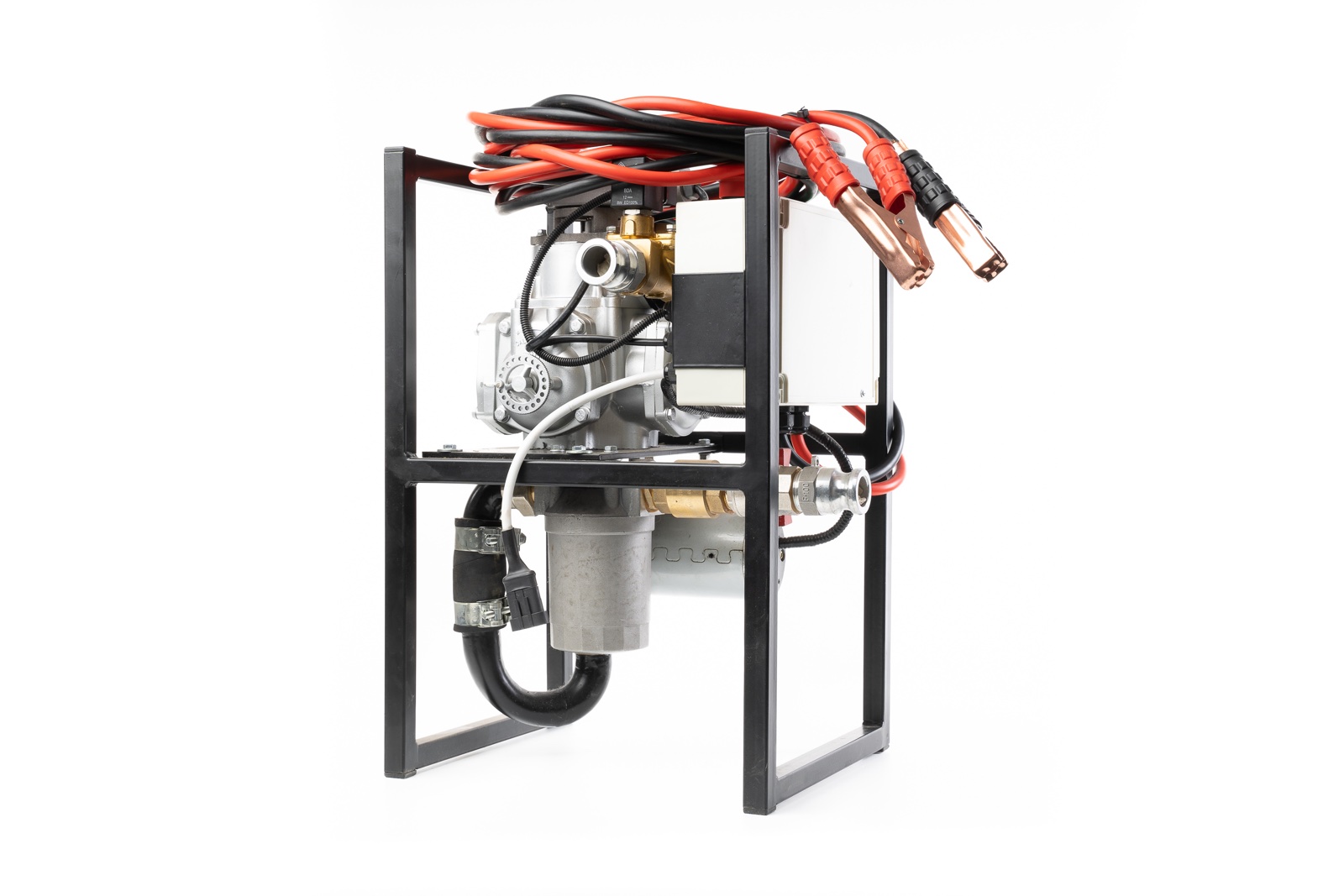

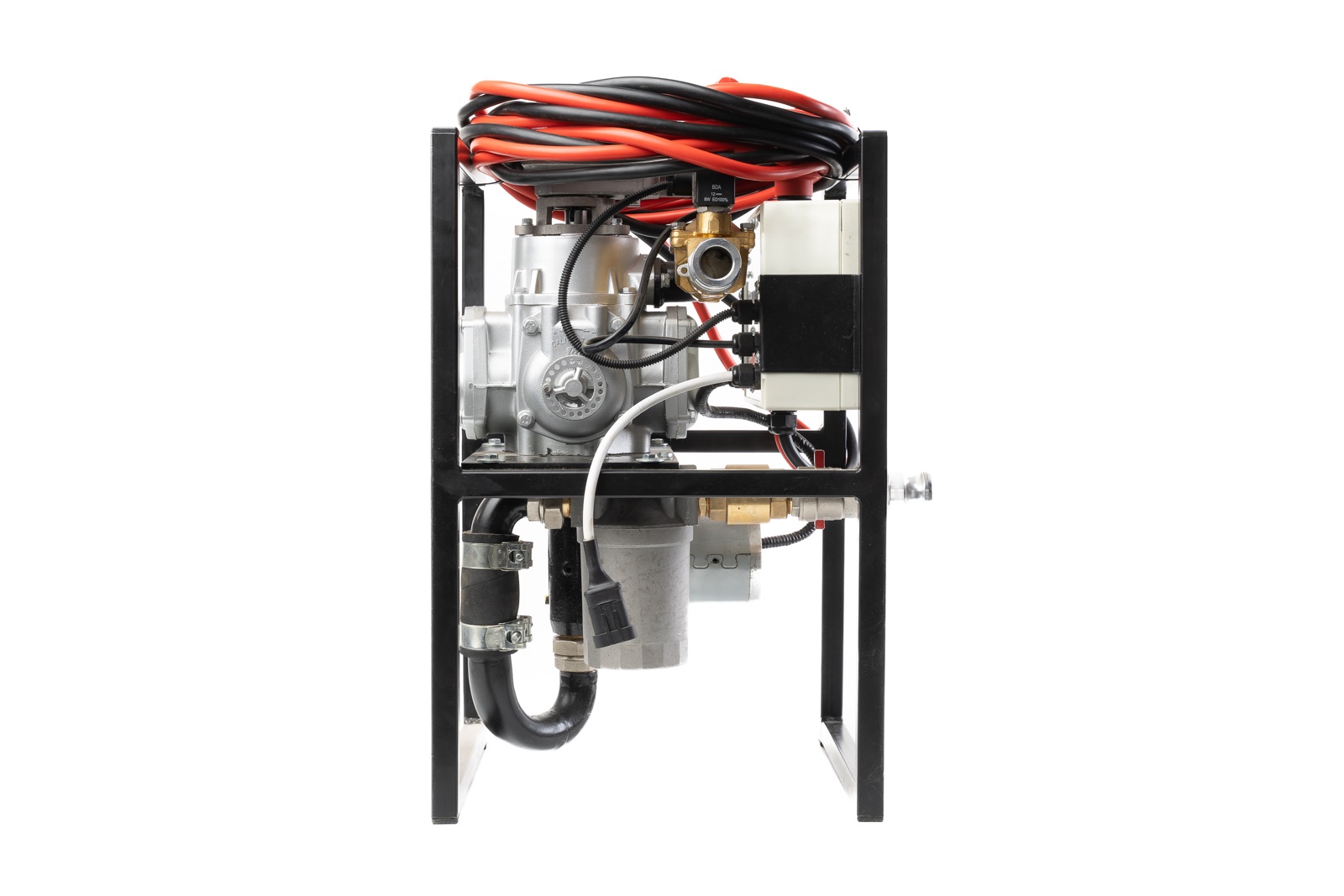

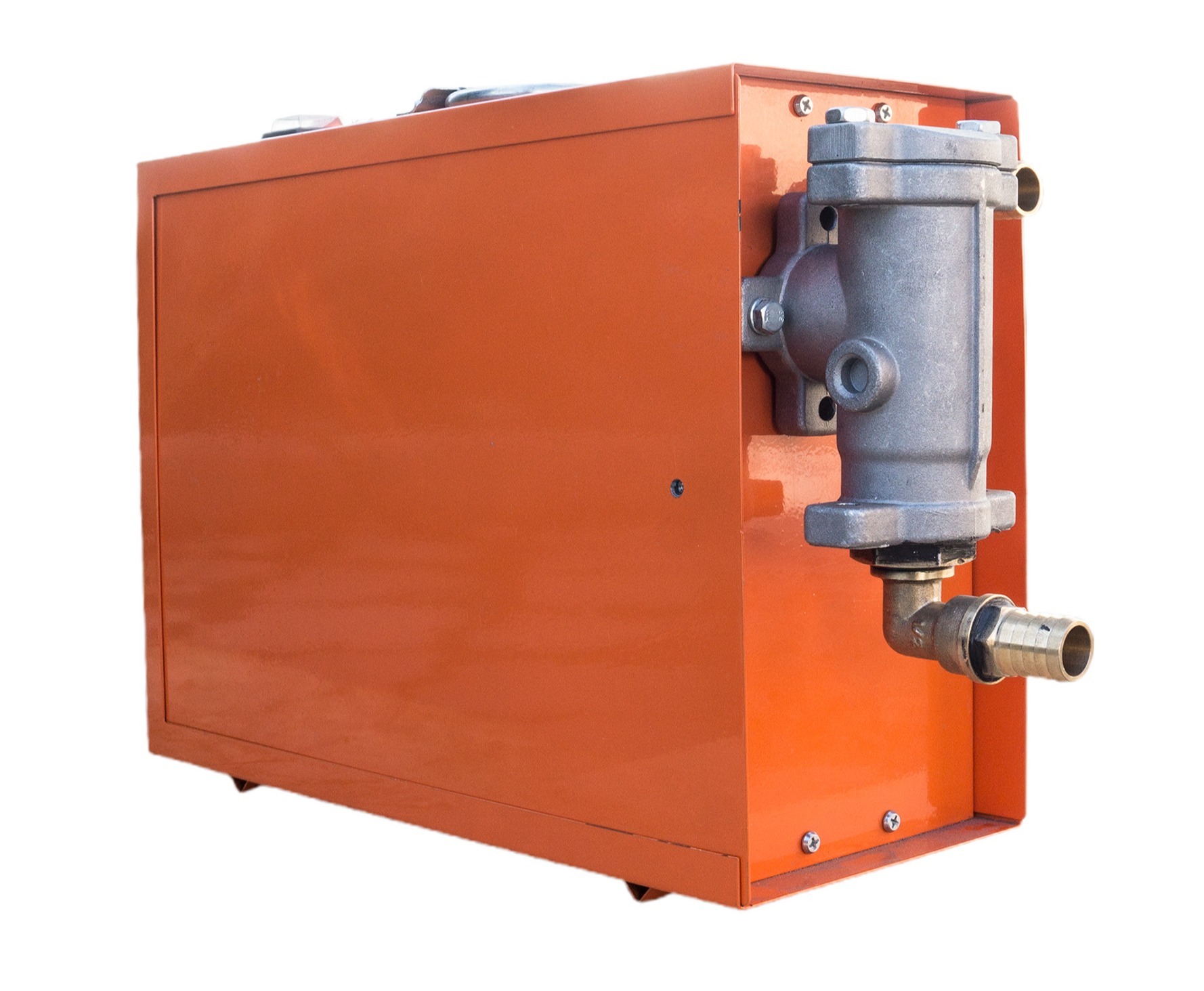

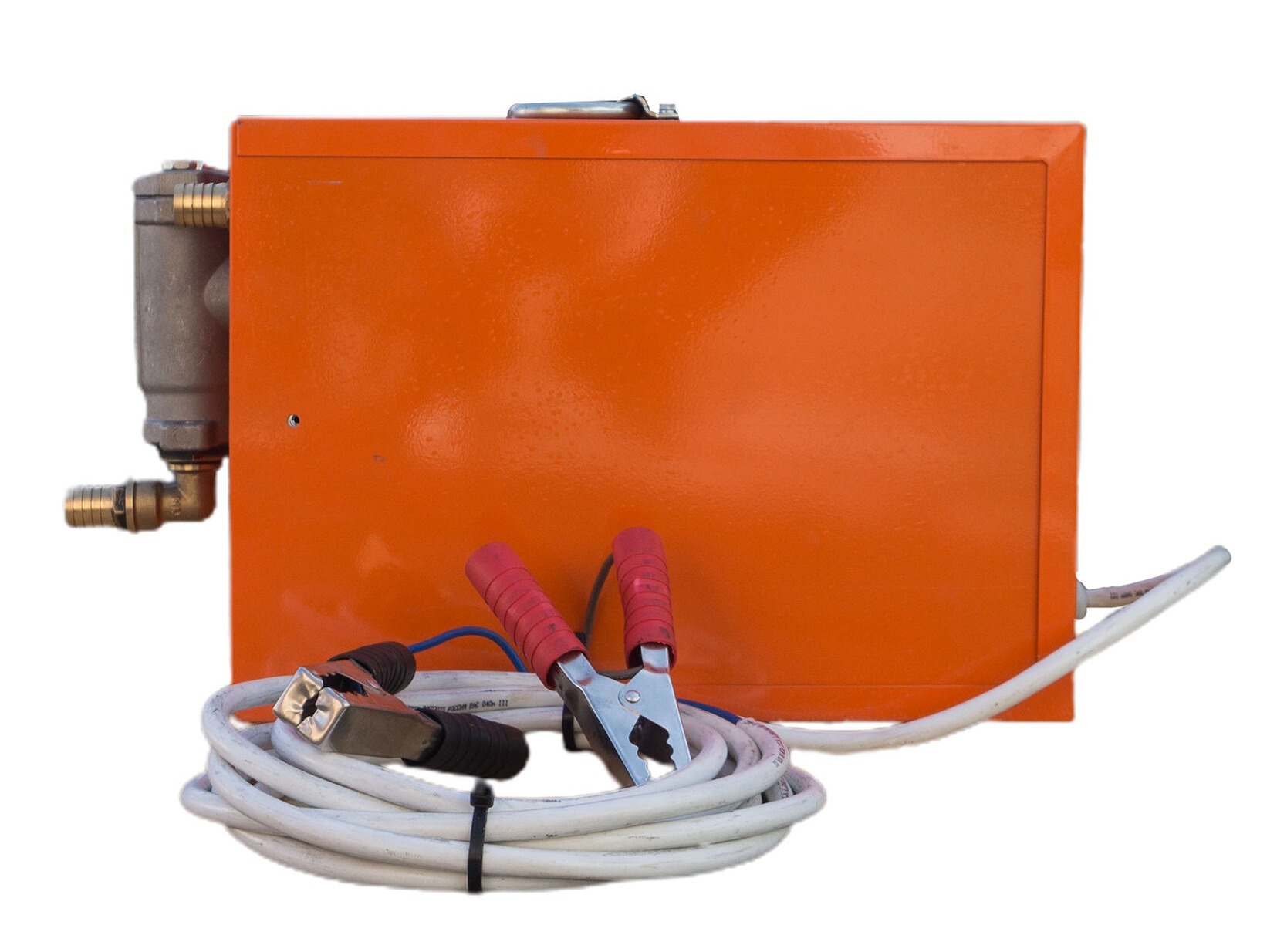

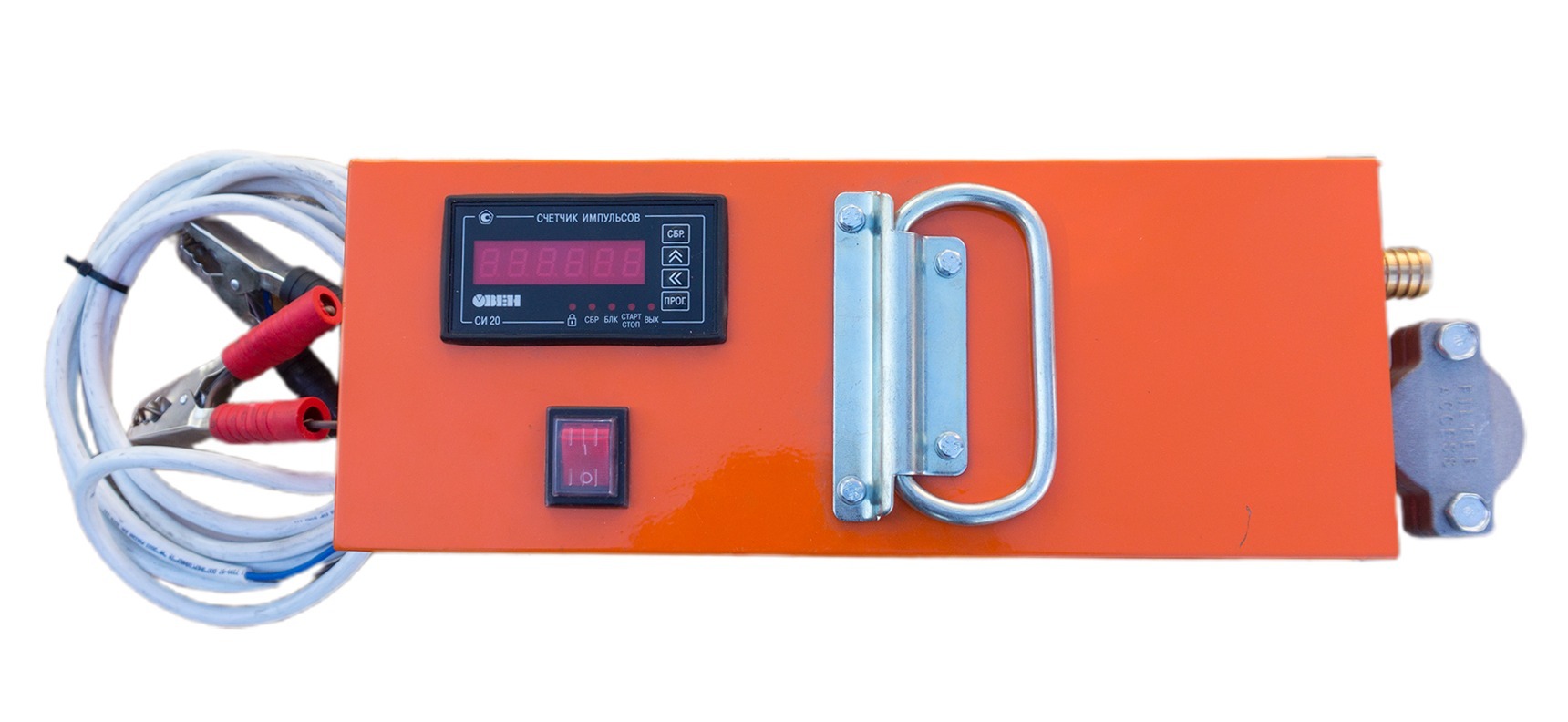

                                                   Станция для тарирования EST-02 MINI (мобильная)
                                         (дозированная выдача, 30 л/мин, 12V)

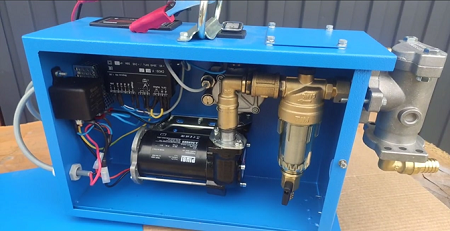

Самая компактная мобильная станция для тарирования баков и емкостей. Легкая переносная тарировочная станция, размером с портфель
и весом до 10 кг, превосходно подходит для экстренных выездов сервисных бригад для работы на удалённых участках: поле, карьер, трасса,
зона строительства и т.д. Полуавтоматическая мини-станция - задает дозу и кнопкой "ПУСК" заливает точно заданную величину топлива.

Станция позволяет выпонять тарировку быстро и безошибочно, с точность показаний на уровня 0.5%, являющимися максимальными
показателями для счетчиков этого класса. Наличие двух фильтров защищает от попадания и налипания металлической пыли на магниты внутри
счетчика.





Технические характеристики изделия:

* Питание 12V
* Скорость потока топлива 30 литров в минуту
* Относительная погрешность при вычислении и индикации отпущенного объема топлива +/- 0,5%
* Топливо - дизель
* Возможность задания дозы налива
* Защита от переполюсовки
* Защита от напряжения 24В
* Самовосстанавливающийся предохранитель
* Два фильтра. Фильтр тонкой и грубой очистки.
* Качественное реле на 100 ампер посеребренными контактами.
* Габарты тарировочной станции 410х320х420 мм
* Вес - 8 кг
* Диамерт соединения 20 мм
* Диапозог рабочих температур -20С + 50С градусов
* Максимальная потребляемая мощность 300Вт
* Тип датчика топлива LLS

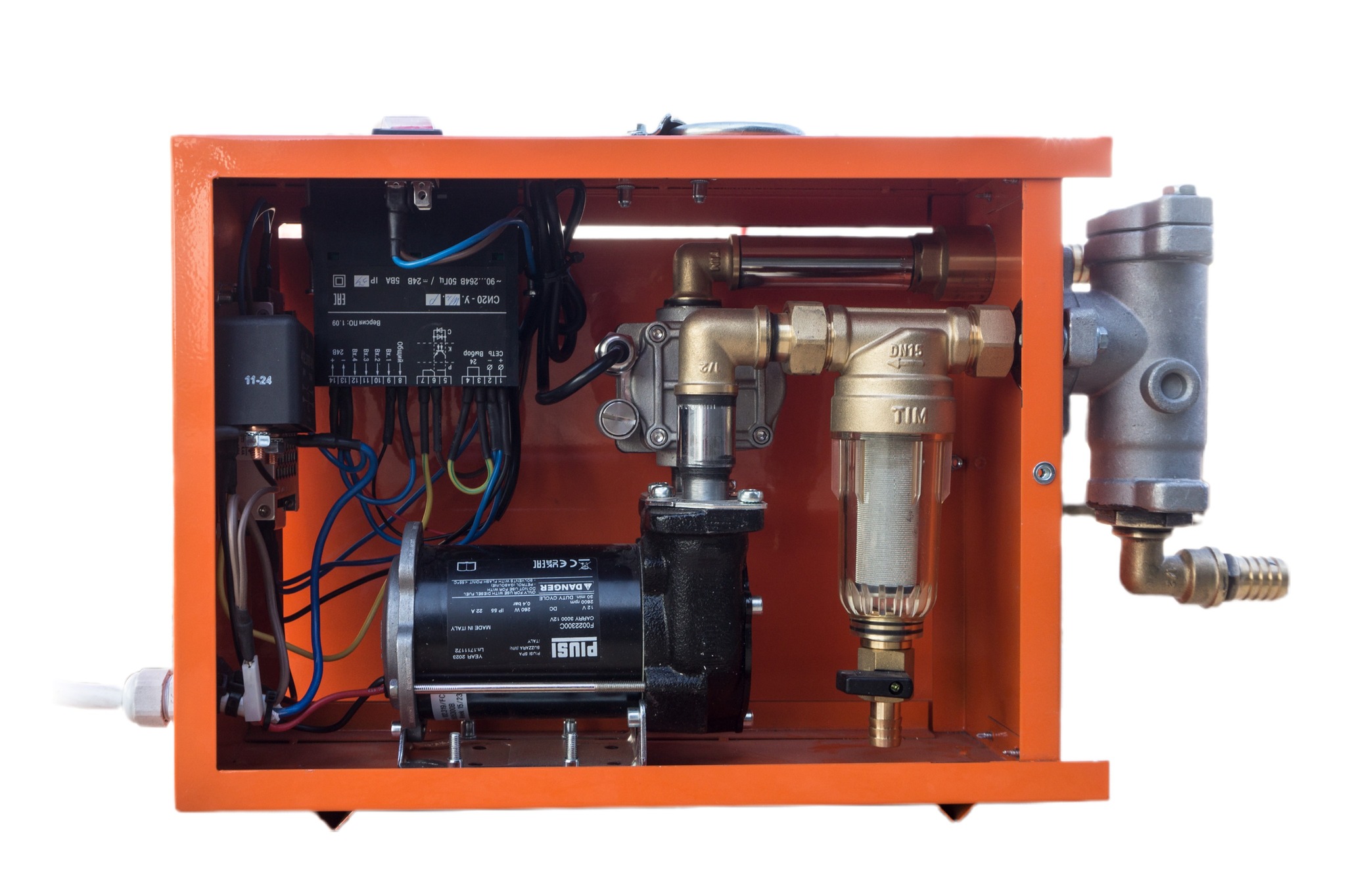

Комплектация:

* Клапан обратный TIM усиленный 1/2 (лат.шток)
* Фильтр линейный грубой очистки PIUSI
* Фильтр TIM JH1002 1/2 с краном и манометром со стеклянной колбой
* Комплект повышенной отказоустойчивости
* Счетчик импульсов СИ20-У.Щ2.Р
* Насос CARRY 3000 12V / для дизельного топлива переносной (50 л/мин)
* Счетчик K400 PULSER 1/2 импульсный 1-30 л/мин, 70 Бар
* Реле электромагнитное 412.3787 12В

* Обратите внимание! На насосе используются шарнирные (подвижные) соединения, что упрощает чистку фильтров, путём снятия штуцера
и поворотом фильтра на шарнире на 90 градусов.




Fuel pumping station (MINI)
Operations manual (eng)
