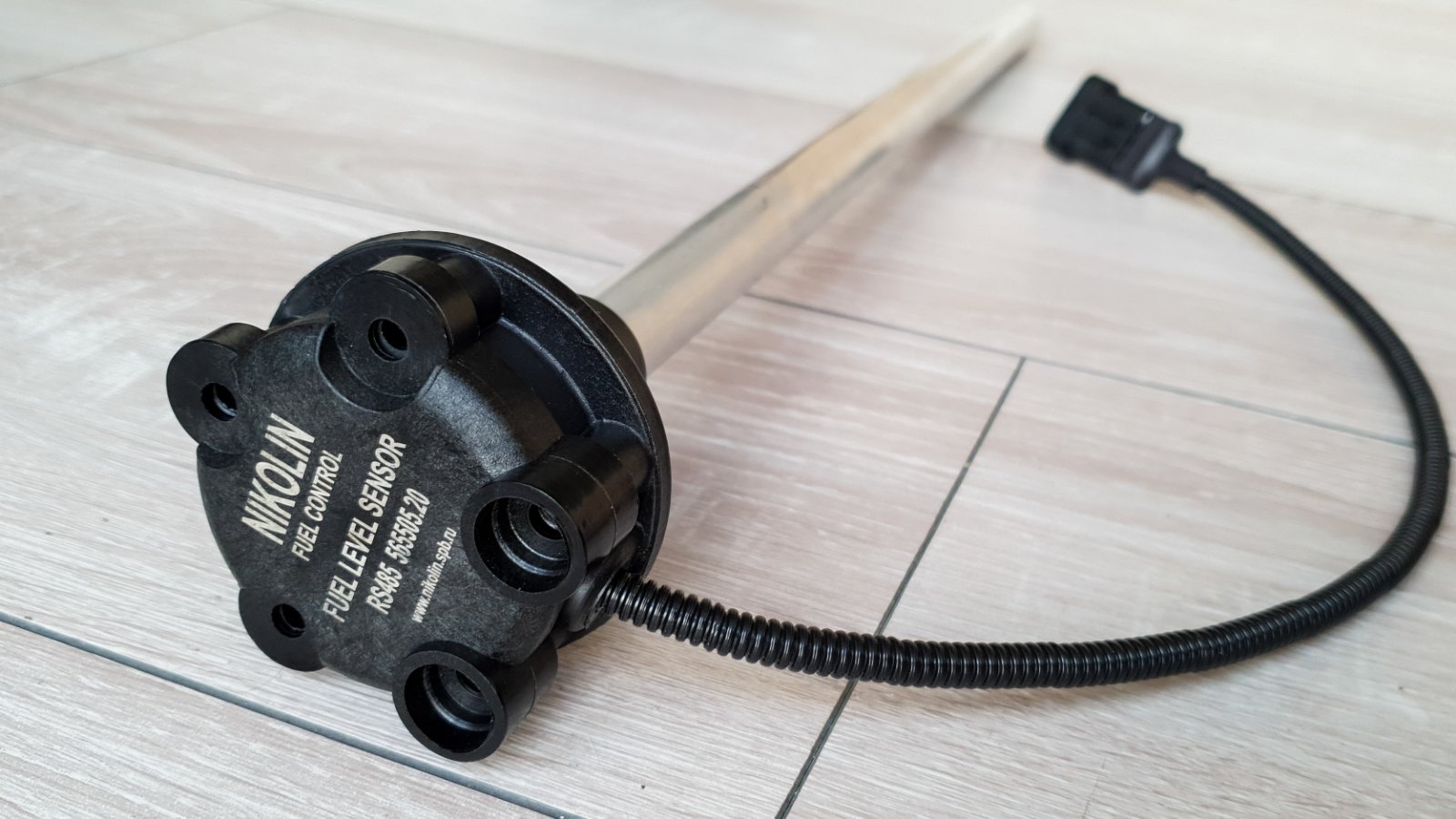

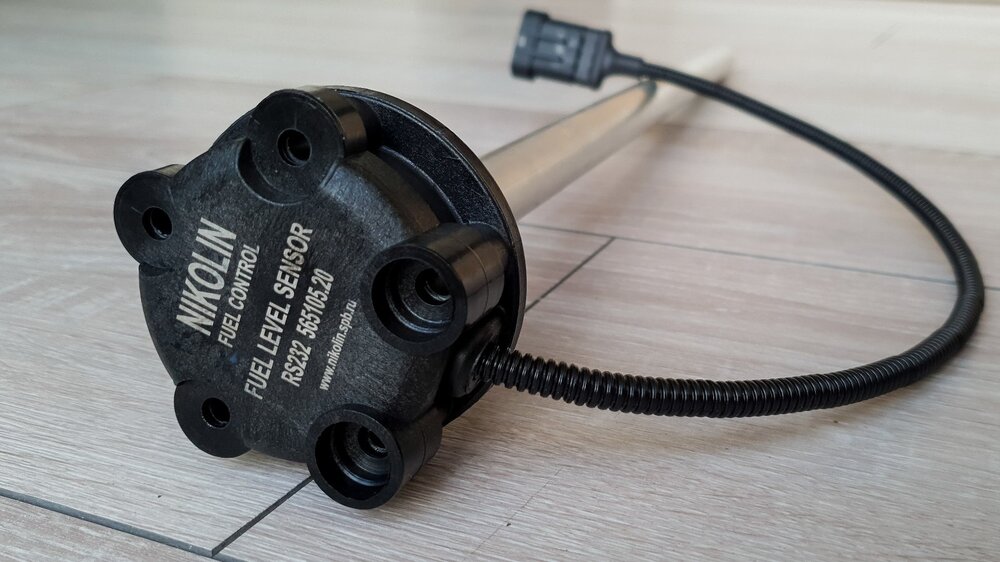

ДУТ Цифровой (RS 232/485)
Датчик уровня топлива с интерфейсным выходом ДУТ.И (ДУТ.И) предназначен для измерения уровня горюче смазочных материалов (ГСМ), может применяться на транспортных средствах и складах ГСМ, в системах измеряющих и контролирующих количество ГСМ: бензины, дизельное топливо, масла.
Датчик уровня топлива с интерфейсным выходом ДУТ.И (ДУТ.И) предназначен для измерения уровня горюче смазочных материалов (ГСМ), может применяться на транспортных средствах и складах ГСМ, в системах измеряющих и контролирующих количество ГСМ: бензины, дизельное топливо, масла.
Технические характеристики.
| Наименование | Значение |
| Питание | |
| Напряжение питания, В | 10…30 |
| Ток потребления, мА | 20 |
| Интерфейсы RS-232 (RS-485) | |
| Протокол передачи данных | Modbus, Omnicomm |
| Скорость передачи данных по умолчанию, бит/с | 19200 |
| Поддерживаемые скорости передачи данных, бит/с | 9600, 14440, 19200 38400, 57600, 115200 |
| Четность | нет |
| Стоп бит | 1 |
| Измерение уровня | |
| Нижнее предельное значение контролируемого уровня топлива от дна емкости, мм | от 20 |
| Значение верхнего предела измерений, мм | от 200 до 4000 |
| Основная приведенная погрешность измерения уровня, % длины датчика | ± 1 |
| Дополнительная приведенная погрешность по температуре, %* | не более ± 1 |
| Общие характеристики | |
| Габаритные размеры, мм | L x 70 x 70 |
| Масса, кг | от 0,3 до 3 |
| Время непрерывной работы | не ограничено |
| Диапазон рабочих температур, °С | |
| Относительная влажность окружающего воздуха при температуре не более +40 °С, %
| не более 95 |
*Дополнительная приведенная погрешность учитывает воздействие температуры окружающего воздуха от – 40°C до +70°C.
.png)
Пример отчёта "Топливо"с программой Wialon
Пример отчёта "Скорость - Топливо"
Пример отчётов "Отчёты"
Монтажный комплект ДУТ
1. Вариант кабеля монтажного
2. Вариант кабеля монтажного

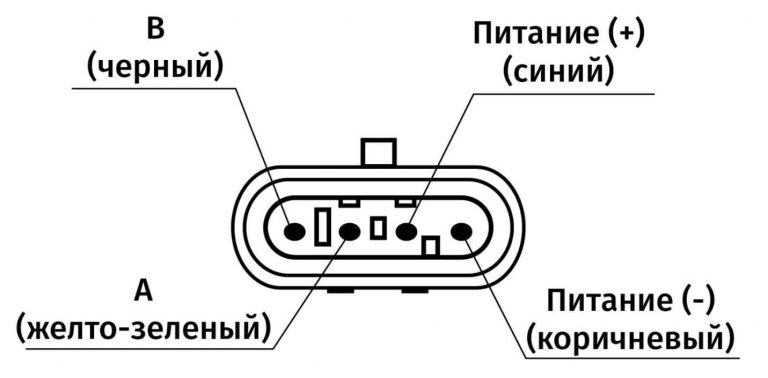

Распиновка и цвета проводов.
РЭ ДУТ НИКОЛИН (PDF) Руководство по эксплуатации RS 485 and RS 232
Step by step instructions (Dry Calibration) (eng)
