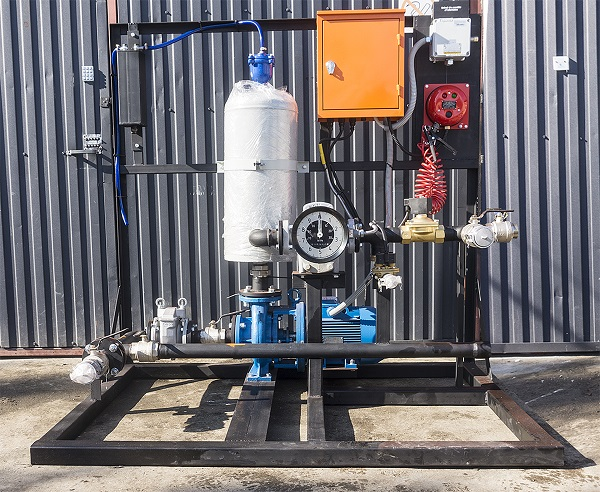

Узел скоростной перекачки и выдачи дизельного топлива с вихревым газоотделителем, до 20 м/куб. в час.

Заправочный узел скоростного (налива-слива-перкачки) дизельного топлива на базе агрегата перекачки топлива с диаметром соединения
DN50.

Скоростной узел по перекачке топлива с пеногасителем (20 кубов/час) позволяет осуществлять различные варианты перекачки
топлива с возможностью задания объёма, пролива топлива, а так же с возможностью отделения пены и воздуха из топлива перед счётчиком.
Узел снабжён датчиком давления и механизмом автоматики, для исключения попадания и учёта воздуха счётчиком топлива при перекачке топлива.





Варианты перкачки топлива:

* Приёмка топлива из нефтевоза в ёмкость.

* Выдача топлива из ёмкостей в мобильный заправщик.

* Перекачка топлива из топливозаправщика в топливозаправщик.

* Перекачка топлива из ёмкости в ёмкость. С возможностью подсчёта топлива (инвентаризация, учёт топлива).

* Возможность заправки транспорта через быстросъёмное соединение 25 или 40 мм.

Особенности скоростного реверсного узла по перекачке топлива с пеногасителем:

* Наличие вихревого газотделителя, что позволяет повысить точность учёта топлива путём исключения насчитывания счётчиков воздуха и пены.
* Возможность получения топлива от топливозаправщика по соединению Camlock 1 на АЗС.
* Производить выдачу с ёмкости через Camlock 2 на топливозаправщик.
* Возможность перекачки топлива между топливозаправщиками, путём подключения первого топливозаправщика к Camlock 1и второго топливозаправщика к Camlock 2.
* Узел снабжён механизмом заземления топливозаправщика.
* Наличие модуля позволяет производить дозированную выдачу топлива с идентификацией по карте и передачей данных в систему мониторинга.
* Возможность установки переходника Camlock на выходное соединение,для организации выдачи топлива на транспорт через соединение 25 мм.
* Наличие датчика давления и механизма автоматики, для исключения попадания воздуха в счётчик при перекачке топлива.

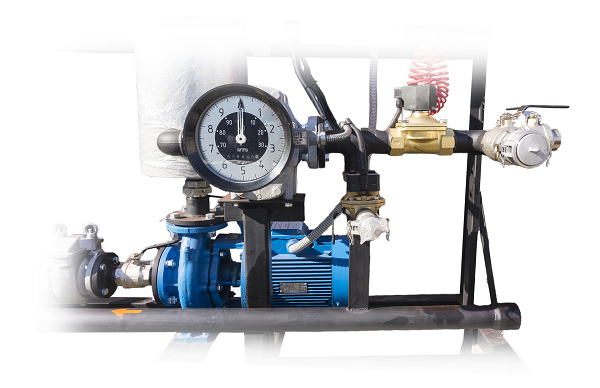

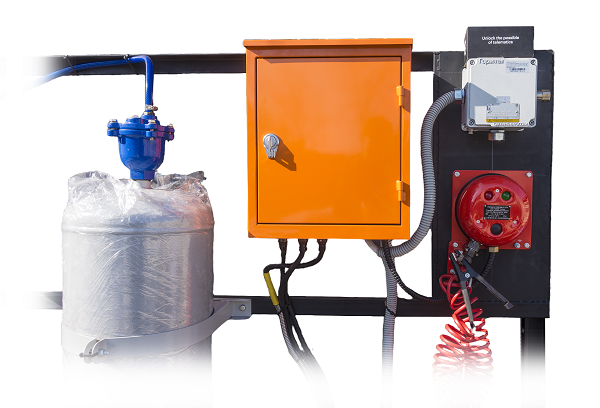

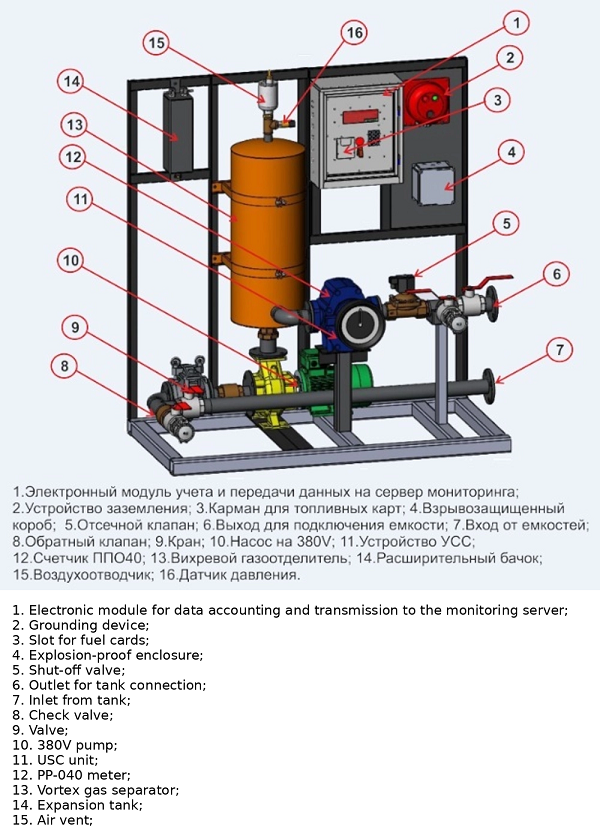

Базовая комплектация скоростного узла включает в себя:

* Обратный клапан.
* Фильтр грубой очистки ДУ50
* Вихревой газоотделитель Ex-air Separator, DN50.
* Насос взрывозащищённый не самовсасывающий КМ80-65-160Е-б
* Счетчик топлива ППО-40
* УСС-Б-25
* Клапан солиноидный Viton 2B 21-50 (220) или КЭГ 40.
* Топливный модуль.
* Прибор Galileosky 10 2g ext
* Устройство заземления и контроля УЗА-2МК 04
* Датчик давления
* Камлоки и выходные фланци.

По желанию заказчика возможна дополнительная комплектация:

* Изготовление дополнительного соединения Camlock на 75мм.
* Обшивка узла (крыша, стены, дверь).
* Оснащение колёсами для перемещения узла.
* Использование двухконтурного клапана для точного налива КЭГ40

Технические характеристики:

Габариты установки                          125х150х74 см
Габариты топливного модуля          41х35х17 см
Вес                                                             410 кг.
Питание                                       380V (220V под заказ)
Мощьность                                            7.5 кВт
Класс точности                                        0.25%
Температурный режим                 от -40С/до +60С
Скорость налива                              до 20м/куб. в час
Развивает напорт                                 до 12 м.
Диаметр входного и
выходного соединения                         50 мм
